Ochranné desky pro Li-Ion (BMS)
Pro sestavení různých akupacků s Li-Ion články 18650 jsem a eBay a Aliexpess pořídil několik různých desek pro jejich ochranu. V tomto článku chci shromáždit informace o nich, protože dohledávání na eBay je poněkud zdlouhavější. Připojím také nějaké zkušenosti s jejich provozem, zjišťoval jsem především při jaké hodnotě podpětí jednotlivých článků odepínají výstup.
Článek, prosím, prozatím považujte (do smazání tohoto upozornění) za nedokončený. Moduly mi dorazily před pár dny a jejich testování se věnuji průběžně ve volném čase.

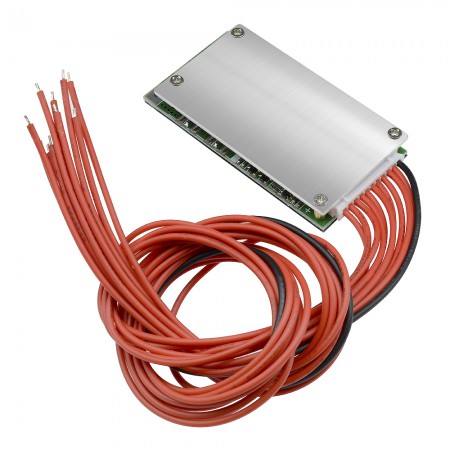

BMS 10S 16A bez balancéru
This product is 10 string 36V 37V 42V lithium battery power protection board. same port 16A discharge current. With heat sink, size: 63 *32 * 10mm. with Cable, length is 300mm.
Protection board with overcharge protection, over discharge protection, over current protection, short circuit protection.
|
Detail |
Specifications |
Typical |
Unit |
|
Discharge |
Continuous |
16 |
A |
|
Instantaneous Discharge Current |
70 |
A |
|
|
Charge |
Charging Voltage |
42 |
V |
|
Charging Current |
16(Max) |
A |
|
|
Overcharge Protect |
Over-charge Detect |
4.28±0.05 |
V |
|
Protect Delay |
100 |
mS |
|
|
Over-charge release |
4.08±0.05 |
V |
|
|
Balance |
Detect Voltage |
/ |
V |
|
Release Voltage |
/ |
V |
|
|
Balance Current |
/ |
mA |
|
|
Over-discharge Protect |
Over-discharge Detect |
2.55±0.08 |
V |
|
Over-discharge Detect delay |
50 |
mS |
|
|
Release Voltage |
3.0±0.1 |
V |
|
|
Over-current Protect |
Detect Voltage |
150 |
mV |
|
Detect Delay |
15 |
mS |
|
|
Current Detect |
75±5 |
A |
|
|
Release Condition |
Cut Load |
|
|
|
Short-circuit Protect |
Protect Condition |
Cut Load |
|
|
Detect Delay |
200 |
uS |
|
|
Release Condition |
Cut Load |
|
|
|
Temperature Protect |
Temperature Protect |
/ |
℃ |
|
Resistance |
Inner |
≤15 |
mΩ |
|
Self-Consumption |
Working Current |
≤50 |
uA |
|
Sleep Current (when Over-discharge) |
≤10 |
uA |
|
|
Working Temperature |
Range |
-30/+80 |
℃ |
BMS 3S 25A:
Over discharge voltage range: 2.3-3.0v±0.05v
Maximum operating current: 0-25A
Maximum transient current: 34-40A
Quiescent current: less than 30uA
Internal resistance: less than 100mΩ
Working temperature: -40---+50℃
Storage condition: -40-- +80℃
Effective life: more than30000h
Short circuit protection: Yes, delayed self recovery

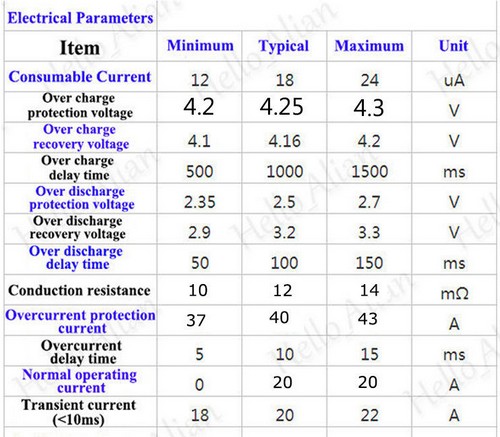

BMS 3S 20A
BMS 4/3S 30A (YH11047A)
overcharge Lift the voltage:4.15±0.05V
over discharge detection voltage :2.50±0.08V
over discharge Lift the voltage:3.00±0.1V
overcurrent current:20-30A
working current:15A(Natural cooling 10A, add heat sink 15A, the maximum instantaneous current 30A)
Remove protection condition automatic recovery, without activatio
Termination conditions:the release of protection condition then automatic recovery, without activation (optional charger to activate)
Main functions: the overcharge protection function, overdischarge protection, short-circuit protection, over current protection.
Working temperature: -40~+85 degrees (high temperature environment and please strengthen radiating)
Connection: welding output
Module size: 50mm*22mm*4mm
BMS lze poměrně snadno upravit pro ochranu tříčlánkového akumulátoru. To je možné provést buď dle obrázku níže (zdroj), nebo přemístěním dvou rezistorů do jiných míst (dle katalogového doporučeného zapojení obvodu S-8254).
